Оружейная комната:   ГРАНАТОМЕТЫ
Реактивный противотанковый гранатомет РПГ-7 (СССР / Россия)
Противотанковый гранатомет РПГ-7В с установленным оптическим прицелом ПГО-7. Рядом показана граната ПГ-7ВМ, готовая к заряжанию в гранатомет (с присоединенным пусковым зарядом)
Противотанковый гранатомет РПГ-7Д (десантный вариант), в разобранном для десантирования виде
Противотанковая реактивная граната ПГ-7ВМ, вид в разрезе

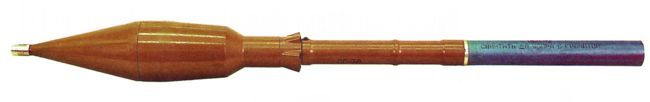

Противотанковая реактивная граната ПГ-7ВЛ
Противотанковая реактивная граната ПГ-7ВР с тандемной боевой частью
Термобарическая реактивная граната ТБГ-7В (с БЧ объемного взрыва)
Осколочная (противопехотная) граната ОГ-7В
Калибр : 40 мм ствол; 40, 70 - 105мм боевая часть гранат
Тип : динамореактивный (безоткатный) пуск + реактивный ускоритель на гранате
Длина : 650 мм
Вес : 6,3 кг незаряженный с оптическим прицелом
Эффективная дальность стрельбы : 200 - 500 м, в зависимости от типа используемых гранат
Некоторые гранаты Советского и Российского производства, используемые в РПГ-7В и более поздних модификациях

Разработка нового гранатомёта на замену РПГ-2 была начата в 1958 году. В 1961 году новый гранатомёт, получивший обозначение РПГ-7, был принят на вооружение Советской армии, и до сих пор остается на вооружении не только Российской армии, но и армий еще как минимум 50 государств. РПГ-7 производится или производился во многих странах, включая такие как Болгария, Ирак, Китай, Румыния и другие. Соответственно, и спектр боеприпасов для него очень широк, и включает в себя, кроме кумулятивных противотанковых гранат, еще и осколочно-фугасные противопехотные гранаты, термобарические (объемно-детонирующие), зажигательные, учебные и другие типы. Если сам гранатомёт за прошедшие 40 с лишним лет изменился весьма незначительно, то гранаты к нему претерпели существенный рост боевых характеристик. Так, самый первый вариант противотанковой гранаты ПГ-7В имел калибр боевой части 85мм и бронепробиваемость порядка 260мм стальной брони. Принятая на вооружение в 1977 году граната ПГ-7ВЛ имела калибр БЧ 93мм и заряд из более мощного взрывчатого вещества, ее бронепробиваемость достигла 500мм. Созданная в конце 1980х годов граната ПГ-7ВР с тандемной БЧ калибра 65/105мм способна поражать свыше 600мм стальной брони, дополнительно прикрытой динамической защитой или противокумулятивными экранами.
РПГ-7 представляет собой гладкоствольное однозарядное пусковое устройство безоткатного типа, с открытым сзади стволом. Стрельба ведется с плеча, поэтому ствол имеет в средней части специальный теплоизолирующий кожух. В задней части ствола расположено сопло для выброса пороховых газов, в передней - рукоятка управления огнем в сборе с ударно-спусковым механизмом (УСМ), и задняя рукоятка для удержания. УСМ с открытым курком, несамовзводный. Гранатомёт оснащен открытым прицелом, однако обычно комплектуется оптическим прицелом ПГО-7 кратностью 2.7Х. Прицел имеет дальномерную шкалу по цели высотой 2.7м (танк), а также шкалы дистанционных и боковых поправок. Специально для воздушно-десантных войск создан вариант гранатомёта РПГ-7Д, имеющий разъемный ствол. Современные варианты гранатомета РПГ-7В1 отличаются усовершенствованными прицелами, имеющими дополнительные шкалы для стрельбы более тяжелыми гранатами ПГ-7ВР и ТБГ-7В, а также оснащаются легкой складной сошкой.
Противотанковые гранаты для РПГ-7 имеют надкалиберные БЧ калибра 70-105мм в зависимости от модификации. Хвостовая часть гранаты имеет калибр 40мм и при заряжании вставляется в ствол гранатомёта спереди. В средней части гранаты расположен твердотопливный реактивный двигатель, осуществляющий разгон гранаты на траектории. Сопла двигателя расположены в его передней части, радиально и под углом к продольной оси гранаты, обеспечивая дополнительную стабилизацию на активной фазе полета. Запуск гранаты осуществляется при помощи вышибного динамореактивного заряда, находящегося в сгорающей картонной гильзе вокруг хвостовой части гранаты, присоединяемой перед заряжанием. При выстреле часть пороховых газов вышибного заряда истекает из сопла гранатомёта сзади, обеспечивая компенсацию отдачи и создавая позади стрелка опасную зону глубиной свыше 20 метров. Запуск ракетного двигателя гранаты осуществляется автоматически, на удалении 10-20 метров от стрелка. Некоторые варианты гранат, например осколочная ОГ-7В, не имеют ракетного двигателя и используют только вышибной заряд. Стабилизация гранат на траектории осуществляется при помощи раскладных стабилизаторов, а также благодаря вращению гранаты, вызванному специальной турбинкой в ее хвостовой части и скосами на стабилизаторах.
Гранатомет РПГ-7 может эффективно использоваться одним человеком (штатный расчет - 2 человека, стрелок и подносчик боеприпасов), как против танков и бронированной техники противника, так и против укреплений и огневых точек (современные гранаты способны пробить метровую бетонную стену и поразить укрывшихся за ней солдат). Высокая эффективность РПГ-7 доказана во многих конфликтах последних десятилетий, включая Афганистан, Чечню и Ирак. До настоящего времени РПГ-7 может заслуженно считаться одним из лучших образцов "артиллерии маленького человека", что в значительной степени обусловлено как простотой конструкции и использования самого гранатомета, так и успешным созданием разнообразных и высокоэффективных боеприпасов для него.


ПГ-7В
ПГ-7ВЛ
ПГ-7ВР
ТБГ-7В
ОГ-7В
Год принятия на вооружение
1961
1977
1988
1988
1999
Калибр БЧ, мм
85
93
65\105
105
40
Вес, кг
2.2
2.6
4.5
4.5
2.0
Эффективная дальность, м
500
500
200
200
350
Бронепробиваемость, мм
260
500
динамическая защита + более 600
-
-
